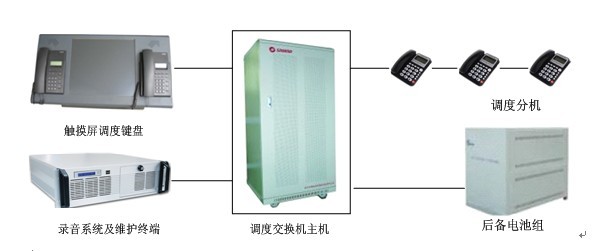

2、系統組成
數字調度系統由調度主機、調度鍵盤、錄音系統、管理維護終端四部分。

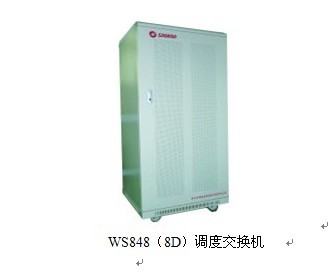

2.1調度主機
調度主機是整個煤礦調度系統的核心設備，系統所有程控及調度功能均由調度主機實現。主機提供環路中繼、E1中繼（1號、7號、PRI、Q等）、E/M中繼、載波等多種中繼接口接入運營商網絡及煤礦專網，實現內部分機與公網電話及專網內電話互聯互通。并提供與調度臺、錄音系統、管理維護系統及分機等其他附屬設備的接口。

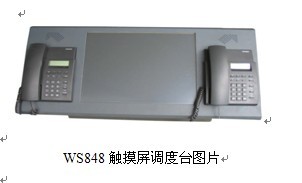

2.2調度鍵盤
調度鍵盤是煤礦調度系統的操作平臺，可選用觸摸屏和丹麥鍵兩種調度臺，通過調度接口接入調度主機。系統所有程控及調度功能的實現均在調度臺上具體操作，由調度機進行實現。外形美觀，操作方便，可實現電話會議，群呼、強插、強拆、催掛、分組，調度，三方通話等調度系統的功能。
2.3錄音系統
錄音系統通過錄音接口接入調度主機，實現對煤礦井上井下調度分機錄音。采用PC錄音卡的形式實現，可支持4/8/16等多路錄音。錄音卡插在PC主機插槽內，錄音形成的文件保存在PC硬盤內，用戶可隨時進行收聽，調用，保存等操作。錄音時長由用戶電腦硬盤決定，可根據需要擴容。
2.4管理維護終端
管理維護系統通過調度主機背板上的COM1口接入調度主機，負責對調度主機的參數配置及系統維護，包括分機參數配置、功能設置、告警處理等。管理維護系統支持在線升級
3、系統特點
3.1采用先進的微處理器作為控制核心，主處理器熱備份運行、全分散的控制方式，模塊化程序設計，以及大規模TTL、COMS數字集成電路的選用，使整機具有較高的穩定性、可靠性。
3.2全數字結構：PCM總線交換，速度快、無阻塞、無串音。
3.3熱備份主控：主板采用熱備份自動切換技術，自動檢測故障，帶電插拔絕不影響使用狀
3.4熱備份電源：考慮到煤礦行業對設備高穩定性的考慮，設備電源部分采用雙備份，一路出現問題，另一路繼續工作，保證了系統長期穩定的運行。
3.5接口豐富：配有環路中繼、磁石中繼、ISDN用戶環路（2B+D）U中繼、載波中繼、E/M中繼、2.048M/s數字中繼R2信令、中國一號信令、中國七號信令、ISDN(PRI)信令等多種接口，組網能力強，具有局機匯接功能，能方便地完成各種接口之間的匯接。
3.6功能齊全：具有全彈性編碼、分機間呼叫、分機多等級權限、人性化語音信箱、來電顯示、可視電話、圖像監控、數字錄放音、留言提示等實用功能。
3.7完善的電話計費系統：記錄、計算、查詢分機話單、總話費、月租費、功能費。設置國際、國內、郊區、市話、手機、特殊號碼等費率。確定附加費、手續費、節假日及分時段按比例減價計算話費。
3.7高可靠性：調度主機內所有內外線由三級安全保護的防雷擊措施。主機內設有自診斷系統及外界強電干擾自動復原等保護裝置，具有較強的環境適應能力；具有自檢功能，檢查電話網絡故障?？梢杂蓮S家異地通過電話網為用戶編程或排除軟件故障。所有參數斷電保護。調度主機配有專用二次開關電源和48V直流電瓶接口，市電和電平自動切換，無需人工設定，使主機供電安全可靠。
4、系統功能
4.1調度功能
4.1.1一鍵呼功能：
調度臺可通過單鍵快速方便地控制、呼叫、轉接所需的1個或多個分機，用單鍵強插
或強拆內外線。
4.1.2 電話會議
可提供120個席位的用戶同時參加電話會議，能申請單席或多席發言、單聽或退出等功能，參加會議的可以是內線或外線。(外線包括環路、2M、E／M和載波等。)
4.1.3 群呼功能：
總臺在調度時，可將多個用戶在同一時間內用一鍵群呼或單組、多組呼。
4.1.4 外線保持功能：
當調度臺忙時若遇有外線呼入，這時按“外線保持”鍵，外線可聽音樂聲，處于待接狀
態。
4.1.5 催掛功能：
外線呼入時要求總機轉接分機，若該分機正忙，這時總機可對該分機催掛，此間外線
用戶聽音樂或回鈴聲。
4.1.6 拆線功能：
調度臺可強制拆斷內線或外線通話。
4.1.7強插功能：
分機與分機或分機與外線正處于通話狀態時，調度臺可強行插入與所需分機進行通話。
4.18分機顯示功能：
在調度臺上可以通過分機頁顯示全部分機的運行狀態，最多可查1024門分機。
4.1.9來電顯示功能：
任何內外線呼叫調度臺時，調度臺將顯示主叫號碼。
4.1.10提機呼熱線功能：
遇緊急情況時提機即自動呼叫被設定的某一調度臺或值班分機。
4.1.11 單鍵撥號功能：
分機之間可設置只需撥一個號即可呼叫被設定的某一分機或總值班臺。
4.1.12擴音系統：
配接多功能的電話擴音設備，能夠?qū)⒄{(diào)度電話的語音通過廣播擴音進行調度指揮、播
放通知或處理緊急事件，還可根據調度需要選擇單組或多組擴音呼叫。(選)
4.1.13擴音對講終端(指令工作站)系統：
能濾除現場噪聲，并且將語音提純，使高噪聲環境的通訊效果可與室內安靜環境下的
通話效果比美。最大適用背景的噪聲可高達115dB。(選)
4.2 程控交換功能
▲全彈性編碼
為方便用戶使用，交換機用戶自己可以隨意編排分機號碼。
▲來電顯示
本機具有內外線主叫來電顯示功能，可以顯示主叫用戶的電話號碼，使用戶在提機應答
之前就可以識別主叫用戶信息。
▲分機等級
分機有7個級別限制?？梢愿鶕?jù)需要設置分機的等級，有效的管理您的電話撥打市話、長途。
▲語音信箱服務
在每個分機上輸入命令代碼，系統會自動報出本機號碼、系統時間等。
▲完善的雙備份計費系統：
采用交換機管理計費軟件，對每個分機呼叫內外線計費。若電腦出現故障時，本機會
自動存儲8000 張話單，有力地保證了在電腦損壞等情況下而不會丟失話單。
▲分機預付款
對每個分機設置一定量的預付花費。話費用完后，將自動停機。
▲分機限用號碼
限制168等信息臺撥叫。分機可以設置4組各100個的1-8位數號碼進行限制使用，避免浪費無謂的話費。
▲分機密碼
當你外出或離開時，可以用密碼將分機鎖用，限制分機呼叫外線。
▲電腦話務員功能
外線打入，電腦話務員值班時，提示：“您好，請撥分機號碼，查號請撥零”。撥零才到人工值班。極大的減輕了人工話務員的工作量。
▲轉接功能
無論是外線或內線分機呼入都可以進行轉接。
▲內外線分組功能：
根據各部門的輕重緩急需要，可設置各組分機使用各組內外線，以便不同部門對應使用不同內外線的劃分。
▲單進單出功能：
可設為哪幾條外線只許打入，哪幾條外線只許打出，避免因外線被內部用戶占用而無法打進或打出的問題出現。
▲內置UPS電源
本機配有二次開關電源和48V電瓶接口，在市電正常的情況下機器給電瓶自動充電，當市電斷電后由電瓶自動供電，全自動切換。
▲電話會議
本機電話會議定為主席1個分機，發言席7各分機，收聽席1-120個分機。主席為召開會議的分機，級別應為0級參加會議的可以是內線分機或外線用戶，包括長途外線用戶，主席除可以發言和收聽外，還能控制會議，發言席能收聽也能發言，發言席可由主席分機指定和更改。收聽席只能收聽，不能發言，收聽席如要發言，先要申請，由主席分機決定是否給予發言。
▲等位撥號
撥打外線電話無需撥出局號碼，直接撥打外線電話。
▲ 分機連選
系統可以將幾門分機編成相同號碼，形成排隊呼叫，順序號較小的分機首先被呼叫，如果順序號較小的分機忙著，則依次呼叫其它順序號的分機代接來話，分機提機撥#73就可以把同組的正在振鈴的分機代接過來，以方便接聽電話。
▲ 外線通話限時
防止員工占用外線長時間聊天，以提高工作效率等。
▲ 分機限用號碼
限制168等信息臺撥叫。分機可以設置組各100個的1-8位數字號碼進行限制使用，避免浪費無謂的花費。
4.3 設備板卡功能
4.3.1主控板-CPU
主機板是協調分機控制板、中繼板工作、PCM交換中心，及儲存工作參數、原始話單等；內部產生各種信號音源及語音電路，雙音頻轉發器把收到的音頻信號轉發出去。外部跟電腦、話務臺及其它系統聯系工作。
平時主板CPU工作，開機、復位后一段時間，以及出現故障或人為設置備板才工作。
指示燈狀態：
燈1：主板CPU微機燈，沒用戶工作1秒閃一次，有用戶工作時頻率加快，常亮或
常暗為有故障。
燈8：工作指示燈，作為工作時才閃，待機（備用）狀態時常暗。
燈9：音板微機指示燈，平時閃爍，當信號音源與雙音頻轉發器故障時常亮或常暗。
燈10：音板工作指示燈，作為工作時才閃，待機（備用）狀態時常暗。
燈16：PCM時鐘指示燈，平時閃爍，當PCM時鐘系統故障時常亮或常暗。
開關作用：
K2=OF、K3=ON強制0區程序工作，反之自動選(FLASH主機板)。
K5=ON禁止該主板工作運行。
K8=OF外線鈴流頻率為標準25Hz，=ON收外線鈴流頻率范圍寬。
4.3.2分控板-SCPU
分機控制板：每層機箱根據門數可裝2塊分控板；左邊為第一塊，控制前8塊用戶板；分控
板控制用戶的檢測、振鈴、雙音頻測碼發號以及PCM交換。
指示燈狀態：
燈1--7：用戶板工作指示，對應1-7塊用戶板，當某用戶板有分機提機時，對應的燈亮啟。
燈8：分控板微機指示燈，與對應的第8塊用戶板共用，正常1秒閃一次，有用
戶工作時閃爍頻率加快。
開關作用：
K1：=ON單片MT8980，=OF多片MT8980。
K2：收雙音頻號長有快慢之分：=ON時為快（40MS），=OFF為慢（大與70MS）。
K3：分控板控制范圍內，只要有一塊為‘反極用戶板’時，分控板上的K3應置ON。
K4：OFF=8路雙音頻接收器，ON=16路雙音頻接收器
4.3.3 調度用戶板-EXT
調度用戶板：每塊用戶板有16用戶，每個用戶電路分為檢測電路、振鈴電路、來電顯示電
路、以及號碼監測、PCM編解碼電路，在機箱內順序從右到左。
用戶板卡輸出為16線模擬信號，PBX系統內部采用數字時隙交換，用戶之間話
機摘機撥號、通話時，話機向PBX系統用戶端口發送300—3400HZ模擬語音信號，
系統用戶端口電路接收后經音頻變壓器二四線變換，輸入至編碼解碼器電路145567P
轉換成數字信號，然后由PBX系統完成用戶語音的PCM交換和接續，數字PCM信號
接續到另一端用戶電路時，編碼解碼器電路145567P再將PCM數字信號轉換為模擬語
音信號輸送至用戶話機端口。
用戶板上共16個燈，順序從上到下分別指示16門用戶的提機與掛機。
燈亮：表示該用戶話機摘機或處于通話狀態。
燈暗：表示該用戶話機掛機。
4.3.4 環路中繼續板-TRK
環路中繼：每層機箱從右到左可裝1-4塊板，每塊板有8條話路，每一話路一個PCM編
解碼器。還有雙音頻轉發電路、來電顯示收號電路。
指示燈狀態：
燈1-8：分別代表8條話路，空閑燈暗，占用時燈亮。
燈9：FSK電路工作指示燈，空閑時0.5秒/次閃爍，F(xiàn)SK收號電路工作時0.2秒/次閃爍。
燈16：中繼微機指示燈，正常工作時0.5秒/次閃爍。有中繼占用時閃爍頻率加快。
4.3.5 數字中繼板-（NO。1/NO。2/PRI）
數字中繼：本機可裝1-4塊E1接口，每個接口30/32時隙。物理E1接口板可裝1-16
塊，每個接口8/30時隙。阻抗75Ω（不對稱），可改為120Ω對稱接口，可選隨路
信令方式（中國一號、R2）或共路信令方式（NO.7、PRI）,接口芯片采用MITEL公司
MH89790B，CPU單獨控制，總線交換，使其具有很高的可靠性。
4.3.6 E/M中繼
E/M中繼：E&M中繼接口是國際上廣泛采用的一種中繼接口類型，其信令通道包括發信令的M線（源于trAnsMit或Mouth）和收信令的E線（源于rEcEivE或EAr），即通過
與話音分開的信令通道E線和M線實現PBX系統與傳輸設備之間信令轉換的一種
信令方式。
4.3.7 載波中繼
載波中繼：每塊板四條話路，兼容2線或4線，DTMF或MFC發號方式。每塊板包括4路
雙音頻收發器或兩個多頻收發器，以及4組2600HZ發生電路，有收發器自檢功能以
及2600HZ測試功能。
燈1：第1話路入局指示。燈2：第2話路入局指示。
燈3：第3話路入局指示。燈4：第4話路入局指示。
燈5：第1話路出局指示。燈6：第2話路出局指示。
燈7：第3話路出局指示。燈8：第4話路出局指示。
燈9：載波板微機指示燈，以0.5秒每次閃爍。
4.3.8 一次電源
220V交流電經一次電源降壓輸出兩路直流-48V電壓。
4.3.9 二次電源板-UPS
48V供給二次電源板，然后輸出+5V、--5V、75V等電壓送給交換機；56V供給電瓶充電用。
5、技術指標
（1） 應用標準
按照國際電信聯盟（ITU-T）的規范和標準。
符合國際電報電話委員會（CCITT）G.712、G.732號建議書。
符合國家YD/T729-94《程控交換機進網檢測方法》。
符合國家GF002-9002.1《郵電部電話交換設備總技術規范書》。
符合國家GF002-9002.4《郵電部電話交換機設備技術規范書》。
《TB10036-2000/J36-2000鐵路時分?jǐn)?shù)字程控電話交換機工程設計規范》。
《GB3377-82電話自動交換網多頻記發器信號方式》。
《GB3379-82電話自動交換網局間直流信號方式》。
《B3380-82電話自動交換網鈴流和信號音》。
《GB3971.2-83電話自動交換網局間中繼數字型線路信號方式》。
《GB/T14381-93程控數字用戶自動電話機通用技術條件》。
（2）話務量
用戶：0.2erL
中繼：0.7erL
（3）呼損
本局：< 1%
出局：< 0.5%
（4）用戶線路條件
用戶饋電電流 >18mA
環路電阻 <1KΩ
絕緣電阻 >20KΩ
線間電容 >0.5uF
（5）用戶撥號方式：脈沖 音頻
①脈沖接收：8-14脈沖/秒
斷續比：(1.3--2.5)：1
脈沖轉送：9-12脈沖/秒
斷續比：(1.6±0.2)：1
②音頻接收時,接收頻率如表：
高頻群 低頻群 | h1 | h2 | h3 |
1209 | 1336 | 1447 |
L1 | 697HZ | 1 | 2 | 3 |
L2 | 770HZ | 4 | 5 | 6 |
L3 | 852HZ | 7 | 8 | 9 |
L4 | 941HZ | * | 0 | # |
③接收電平：單頻接收電平范圍-4dbm~-23dbm
雙頻電平差 <6db
（6）回?fù)p： 300~500Hz > 14db
500~2000Hz > 18db
2000~3400Hz > 14db
（7）對地不平衡阻抗
300～600HZ ≥40dB
600～3400HZ ≥46dB
（8）傳輸損耗
分機--分機 2～7dB
分機--中繼 2～7dB
（9）衰耗頻率失真
300--400HZ -0.6～+2.0dB
400--2400HZ -0.6～+1.5dB
2400--3400HZ -0.6～+3.0dB
（10）非線性失真
輸入電平：-40～+3.0db
輸出非線性變化范圍≤0.5db
（11）串音衰減 >67dB
（12）衡重雜音 ≤-67dB
（13）非衡重雜音 ≤-40dB
（14）信號音：頻率 450±10HZ
撥號音電平-10±3db 失真≤10%
回鈴音斷續比4秒：1秒。
忙音斷續比0.35秒：0.35秒。
錯號音 3短1長，短=0.1秒，長秒=0.3秒。
（15）振鈴信號：
頻率25±2HZ，電壓75V±20%（AC）
失真<10% 斷續比4秒：1秒。
（16）電源雜音 <2.4mV
（17）絕緣：電源進線對地≥ 20KΩ 電源進線對外殼≥ 20KΩ
耐壓：電源進線對地50Hz/1500V/1分，泄漏電流≤2mA
（18）過流保護：220V交流電直接輸入分機兩端，時間>15分（機器通電或斷電），220V去掉后應正常工作。
（19）數字中繼（2.048Mbit/s）輸入阻抗特性
2.5%～5%(51.2～102.4KHZ) 回?fù)p≥12dB
5%～100%(102.4～2048KHZ) 回?fù)p≥18dB
100%～150%(2048～3072KHZ)回?fù)p≥14dB
（20）數字中繼（2.048Mbit/s）輸出口標稱指標
負載阻抗：75Ω電阻
脈沖峰值：2.37V(傳號)
脈沖寬度：244NS
脈沖寬度中點正負幅度比： 優于0.95-1.05。
標準脈沖半幅正負寬度比： 優于0.95-1.05。
（21）2B+D(U，S/T)技術標準
‘U’接口：符合ANSI T1.601 ETSI ETR080標準符合G960建議，二線全雙工2B1Q數字碼。
‘S/T’接口：符合ANSI T1.605頭ETSI ETS30012標準，符合ITU-T/1.430建議，4線全雙工AMI碼。
（22）載波中繼技術指標
輸入輸出阻抗：600Ω。
線路信令電平與頻率：
出 2600±5Hz -8±1dbm
入 2600±15Hz -21~-1dbm
帶內單頻脈沖線路信令寬度
脈沖150ms 間隔150ms 發送偏差30 ms 接收識別100 ms
脈沖600ms 間隔600ms 發送偏差120 ms 接收識別450 ms
接口類型：2線或4線話路。
記發器信令：DTMF MFC
（23）E/M中繼技術指標
輸入輸出阻抗：600Ω。
E/M驅動電壓與電流
輸入E：10mA-30mA 300--3000Ω。
輸出M：40V 300-3000Ω。
E/M發M：正地 負地 浮地 收E：主、被或各自供電。
E/M類型：單E單M或雙E雙M，2線或4線話路。
記發器信令：DTMF MFC
（24）供電：AC 220V±10% 50HZ±2HZ
DC 48V （45V ~ 57V）
（25）功耗：50~500W（根據分機數量而變化）。
6、工作原理
本數字調度主機的工作原理如圖所示，可分為三部分：主機電路，內線電路，外線電路。主機電路由PCM控制總線與內線電路、外線電路相連，經串口與PC終端和調度控制臺或其他設備相連。
主機電路
主機電路如圖所示，中心器件是一個單片微處理機CPU，他控制各個內線電路、外線電路協調工作，完成計費、控制交換、參數保存，并與電腦直接聯絡。與電腦之間連接通過光電器件耦合，線路絕對絕緣。主機電路主要由CPU、PROM（27C512）程序儲存器、EEPROM（2864）數據存儲器、RAM（628512）數據存儲器、內部時鐘電路、信號控制輸入、輸出電路以及語音等電路組成。兩塊主板經并口電路（82C51）檢測與交換數據。
內線電路
內線電路工作原理如圖所示，中心控制器件是77E58，它是集程序存儲、數據存儲為一體的單片微處理機。它控制128個內線端口用戶的摘機、發號、振鈴，控制時隙交換及各種信號音。每個模擬用戶端口有一片TP3067編解碼器，完成話音模擬信號和PCM數字信號之間的A/D、D/A轉換。數字時隙交換有MT8980完成。音電路由信號音電路、雙音頻接受發送電路、音樂電路、語音電路、會議電路組成。每時隙均有一片TP3057編解碼器，所有信號均通過數字時隙進入PCM總線。
中繼電路
中繼電路由中心控制器件單片微處理機77E58控制，每個環路中繼都有一個PCM編解碼器 及來電顯示收號電路。數字中繼32端口為一組，接口使用MT89790B專用芯片，由MFC計發器電路、時鐘電路、時隙分配電路、控制電路等幾部分組成（如圖）。MFC計發器電路是出入中繼時產生MFC計發器信令；時鐘電路時產生主機工作時鐘；呼入呼出交換由時隙分配電路完成，這一切都由單片微機77E58控制。
